Complément pour les expéditions de longue durée
Télécommunication

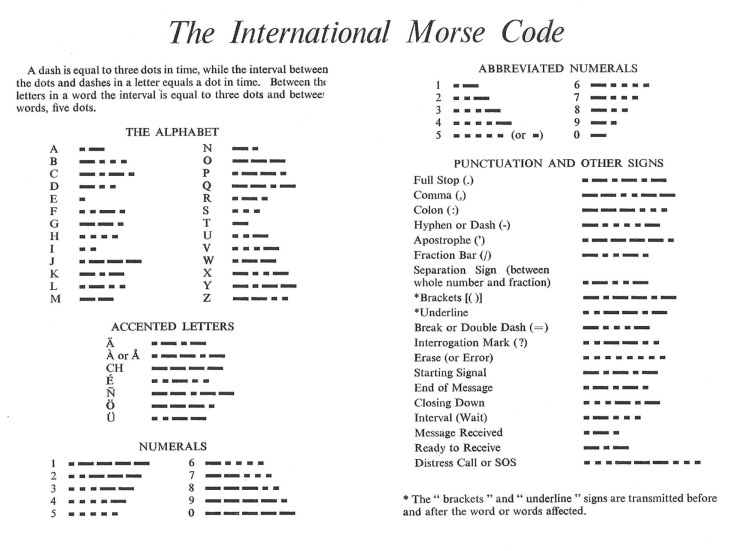

Apprendre le code Morse
ICOM IC-706 Émetteur/récepteur multi bandes HF 50/144/432 MHz AM, FM (WFM), USB, LSB (SSB), CW, RTTY (30 KHz à 200 MHz).
Il est stable, sensible et robuste. Avec une puissance variable de 5 à 100w suivent les fréquences, il permet de garder la liaison partout sur la planète ! Il dispose d’un mini analyseur de spectre visible sur un large écran LCD. Sa façade est amovible. Ce Poste mobile de petite taille 167x58x200 pour un poids de 2.5 kg est un équipement adapté et parfais pour tous les types d’expédition.
Ces cours de lecture au son sont inspirés de la méthodologie des Armées Françaises et Américaines, s’adressent réellement à des novices aux bonnes oreilles. La Lecture Au Son (L.A.S) est un moyen efficace évitant l’interprétation des messages. Ce code standard simple basé sur des traits et des points nous permet de déchiffrer les messages malgré les mauvaises conditions de réception, force lisibilité.
Malgré les communications satellites ça reste le moyen de communication d’urgence par excellence !
Des balises émettent en morse des signaux mécaniques d’alerte, Les horloges atomiques des signaux horaires. Des indicatif TV comme M6, des SMS pour les Nokia sont aussi en code morse.
La télégraphie est souvent de retour lors d’attaque extraterrestre comme dans Indépendance DAY ou l’exploration spatial comme dans INTERSTELLAR.
Le code morse peut être sonore dans l’air ou par signal radio ou lumineux.
Une fois acquis ce langage ne s’oublie plus.
Ce signal binaire utilise peu de bande passante. Il s’adapte parfaitement aux moyens numériques moderne en modulation de phase.
Réaliser une station bon marché
Le récepteur
Le TAR 612 est un récepteur digital 12 bandes ondes courtes, bande FM et VHF III. Plusieurs stations peuvent être mémorisées. L’appareil offre une fonction « réduction bruit ».
Plages de fréquences : FM : 87,5 – 108 MHz, SW : 4,75 – 21,58 MHz (divisées en 9 zones), MW : 522 – 1620 KHz, VHF III : 56 – 93 MHz et 174 – 223 MHz
Alimentation : 3 piles type AAA ou adaptateur secteur 4,5 V
Dimensions : 115 x 70 x 25 mm, poids : 117 g
Prix : 15 €
L'emetteur
Kits « Chinois »

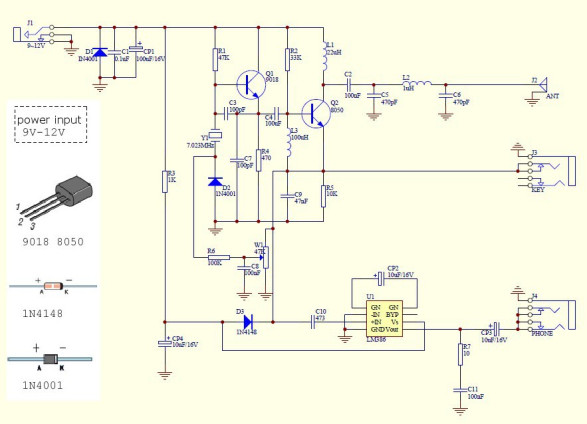

Le PIXIE CW QRP émetteur-récepteur radio à ondes courtes 7.023Mhz à 7.026 DC 9-13.8V avec la possibilité de changer le quartz pour travailler sur d’autres fréquences. On peut placer un support DIL permettant de changer les quartz suivant les besoins.
Malgré sa petite taille et sa faible puissance, il est capable d'émettre à plusieurs centaines de kilomètres. La puissance maximum d'environ 0.8 w sera obtenue à avec une tension de 13,8 V.
Suppression Parasites harmoniques : -20 db
Antenne: 50 ohm asymétrique
Prix: moins de 10 €
Modèle supérieur plus puissant, environ 3 w.
Quarante - 9er 3 W Ham Radio QRP Kit CW radio à ondes courtes émetteur récepteur télégraphique

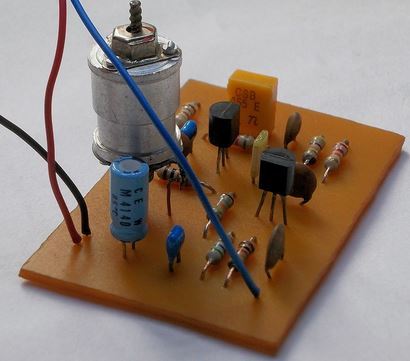

Le BFO 455
Le BFO 455 khz c’est quoi ?
C’est un oscillateur permettant de transformer un récepteur radio OC « grand publique » en poste CW utilisant l’intégralité du signal et en poste BLU en reconstituant l’onde porteuse. L’oscillateur a une fréquence très proche de la fréquence intermédiaire .(réglable à 5khz de 450 à 460 khz) Il provoque un battement de fréquence. La soustraction des 2 signaux rend audible la télégraphie et la phonie en BLU.
3 types présentés à tester.
- À l’aide d’une bobine Externe : Voir le pdf
- Relier à l’antennes : http://blog.novaeletronica.com.br/bfo-455khz-simples/
- Relier au niveau du détecteur : Magazine MHZ du page 67
Les vidéos
Lecture au son
Les antennes
L’antenne verticale ou simple fil dite quart d’onde mesure λ\4.
Longueur d’onde λ = (2,998 x 10 ^ 8 m / s) / fréquence en Hz à prendre en compte un coefficient de vélocité à 0.95.
Cet emetteur isotrope irradie dans toutes les directions.
Mettre en place de contre poids ou d’une mise à la masse importante afin de créer un sol artificiel.

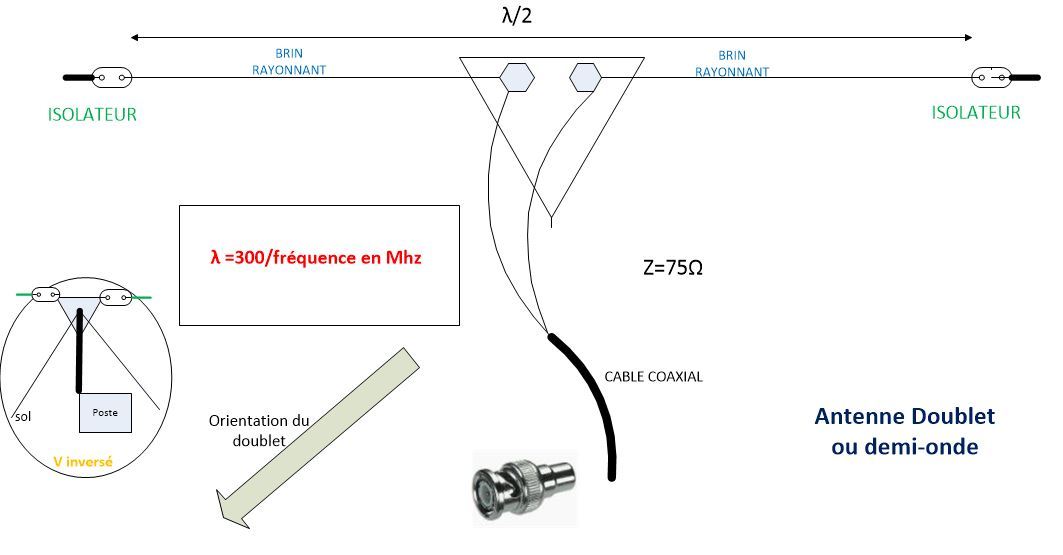

Le doublet dipôle « demie onde ».
Lambda ou la longueur d’onde est définie par la formule 300/fréquence en MHz. Pour calculer correctement la longueur de notre doublet nous devons appliquer un coefficient de 0.95. C’est le coefficient de vélocité de propagation d’une onde à l’air libre utilisé couramment pour du fil de cuivre ( de 1.5² ou de 2.5²). En HF (de 3 à 30 MHz), la qualité du sol fait beaucoup, Un sol bien humide est considéré comme bon conducteur, qui dit bonne conductivité dit bon sol le rendement n’en sera qu’amélioré
Formule à retenir : λ = 300/ fréquence en mhz 300 représente une valeur approximative de C (299792458 m/s ) vitesse de la lumière dans le vide.
Longueur de brin= λ/2 x 0.95 .
La hauteur de votre antenne influera également sur sa qualité Une antenne proche du sol (entre 0.15 et 0.25 lambda environ) aura une tendance naturelle à rayonner vers le ciel. Ce n’est pas ce qu’on recherche avec une antenne doublet.
La hauteur devra être supérieur à 3 m. l’idéal est H= λ/π.
Plusieurs solutions pour orienter son antenne.
-le V inversé
-les brins en direction de la station réceptrice. (Azimut déterminé)
Astuce
Attacher un seul brin isolateur, être mobile avec l’autre brin libre .dès la meilleur réception vous pouvez l’attacher.
Licence
Avant d’opérer avec une station radioamateur, il est obligatoire de posséder le « certificat d’opérateur des services d’amateur ». Celui-ci est obtenu après avoir subi avec succès les épreuves de l’examen d’opérateur radioamateur dans un centre régional de contrôle du spectre radioélectrique de l’ANFR
Examen
L’ANFR organise des sessions d’examen pour l'obtention du certificat d'opérateur des services d'amateur dans les locaux de ses six services régionaux, ainsi qu'au niveau de ses antennes en métropole et outre-mer.
Le certificat d'opérateur des services d'amateur de « classe HAREC »
Il faut satisfaire à l’épreuve « réglementation » (20 questions d'ordre réglementaire, durée de l'épreuve 15 mn) et réussir l’épreuve « technique » (20 questions sur la technique de l'électricité et de la radioélectricité), durée de l’épreuve 30 minutes
S'inscrire
Il convient de prendre rendez-vous par téléphone directement auprès du centre d’examen choisi (un service régional de l’ANFR ou une de ses antennes).
Rapprochez-vous d’un club radioamateur.
cours radio
Moyens Satellitaires
Iridium
Le réseau satellitaire Iridium est composé d’environ 65 satellites en orbite terrestre basse (satellites en mouvements) assurant une couverture total du monde. les téléphones satellites Thuraya, Isatphone d’Inmarsat utilisent des satellites géostationnaires laissant des zones blanches.
Les modèles (9500, 9505, 9505A) fonctionnent bien en phonie mais ils ne sont pas vraiment appropriés pour l’envoi du DATA.
l’Iridium 9555 et l’iridium 9575 Extrême permettent la phonie et la data. (IP65)
Le système Iridium permet d’envoyer des messages courts et permet le suivi du téléphone grâce à sa puce GPS.( Tracking et gestion de détresse)
l’Iridium GO est une solution qui permet de coupler un boitier iridium avec un smartphone permettant une liaison satellite.(via un spot wifi sur 30 m) la connection de 5 appareils mobiles est possible .( ip65 )
GPS, bande passante 2.4bps. La position comme les balises spot peut être transmise toutes les 5 à 30 mn, toutes les heurs ,tous les jours.
Dimension: 11.43x8.26x3.18 cm
Pour fonctionner, le téléphone satellitaire Iridium aura besoin :
d’une carte SIM prépayée environ 12 €
d’une formule abonnement pour les communications ou d’une recharge de temps de communication prépayée. 160€ pour l’iridium standard 75 minutes (la carte iridium go standard est spécifique)
Inmarsat &BGAN
Inmarsat
IsatPhone 2: Ce téléphone satellite permet des communications par satellite mondiale hors region polaire jusqu’à 2,4 kbit/s. Il utilise le réseau Inmarsat reconnu comme le plus fiable du monde. Son autonomie est 8 heures de communication et 160 en veuille -20°C à 55°C ( IP65 ) . Connexion rapide au réseau en moins de 45 secondes 3 G.
Messagerie Web vers IsatPhone 2 :
Gratuit depuis le site internet d'Inmarsat.
Localisation par GPS
Affichage de la position
Envoi par SMS/email
PIX 850€
Carte SIM INMARSAT ISATPHONE GSPS 12€ RECHARGE 77 € pour 50 unités
BGAN est un service IP la voix est délivré simultanément en haut débit à travers le réseau 3 G d’Inmarsat. Le premier réseau global haut-débit donne aux utilisateurs un service voix prêt à l’emploi et instantané ainsi que des communications de données, via un canal partagé à jusqu’à un maximum de 492 kbit/s sur à près de 85% de la terre (au terme du déploiement des 4 satellites géostationnaires.
Les avantages :
Portabilité: modem par satellite petit et léger
Diversité d’équipements, capables de délivrer une large gamme de services
Tout en un : accès aux services de voix, voix sur IP (VoIP), email, Internet, live media streaming, visioconférence & réseau corporate
Facilité d’usage : le modem est simple à utiliser, prêt à l’emploi sur un PC
Prix suivant les modèles entre 2000 et 6000€ (possibilité de location comme les autres moyens SAT)
Appareil de messagerie par satellite avec GPS utilisant la constellation GLOBALSTAR
Avec SPOT Gen3 vous dépassez les limites de service des réseaux cellulaires grace au lien satellite. Pendant l'aventure votre position est visible sur une carte que vous pouvez partager. De plus vous pouvez envoyer des messages Ok, d’alerte prés programmés et SOS .
Intervalles de suivi sur mesure
5, 10, 30 ou 60 minutes. Passez au niveau de suivi Extrême pour ajouter la possibilité de faire varier à la baisse votre écart de suivi à toutes les 2 1/2 minutes. Franchissez le pas de plus avec des rythmes de suivi de progression plus fréquents!
Suivi activé par le mouvement
Un détecteur de vibration émet le signal à votre SPOT de transmettre votre position GPS dès que vous vous déplacez et cesse de le faire dès que vous arrêtez. Cette fonctionnalité permet d'économiser l'énergie de la pile et évite l'envoi inutile de points de cheminement.
Suivi en continue
SPOT Gen3 enverra des messages de suivi tant et aussi longtemps que votre SPOT Gen3 ne sera pas mis hors tension. Nul besoin de réinitialiser après 24 heures.
Il existe le spot gen x qui permet d’envoyer des messages écrits et maintenant la balise spot gen4.
Prix : spot gen 3 160 € abonnement mensuel minimum 14 € taxe comprise .
Prendre en compte les frais de mise en service. Il existe plusieurs options notament rescue via GEOS et un forfait flexible.
J’utilise cette solution lors de mes treks. Je vous invite à aller sur le site (Fonctionne bien hors couche nuageuse)
https://www.findmespot.com/fr-fr/products-services/service-plans
pour avoir plus d’informations sur les matériels et les forfaits.
Ultérieurement je mettrais à disposition un tuto sur l’utilisation de la balise spot gen 2, trace sur la carte avec partage et création des messages.
